Öfters werden wir gefragt, wie man die vielen unterschiedlichen Steckverbindungen (Mainboard und Komponenten) richtig lösen und wieder korrekt verbinden kann. Deshalb fangen wir hier ein neues Thema an, worin wir euch (und natürlich genauso ihr auch uns!) die unterschiedlichen Anschlüsse & Kabel sowie das Öffnen/Schließen detailliert erklären wollen.
Das Problem dabei: Wir haben nicht immer Laptops zur Verfügung, an denen wir das Lösen/Verbinden ausreichend dokumentieren können. Also wenn IHR welche habt, dann gleich Fotos machen und hier eintragen. Wir erstellen dann einen passenden Wiki-Eintrag (hier in Discourse), worin interessierte Selberbastler zuhause dann alles nachlesen können sollen.

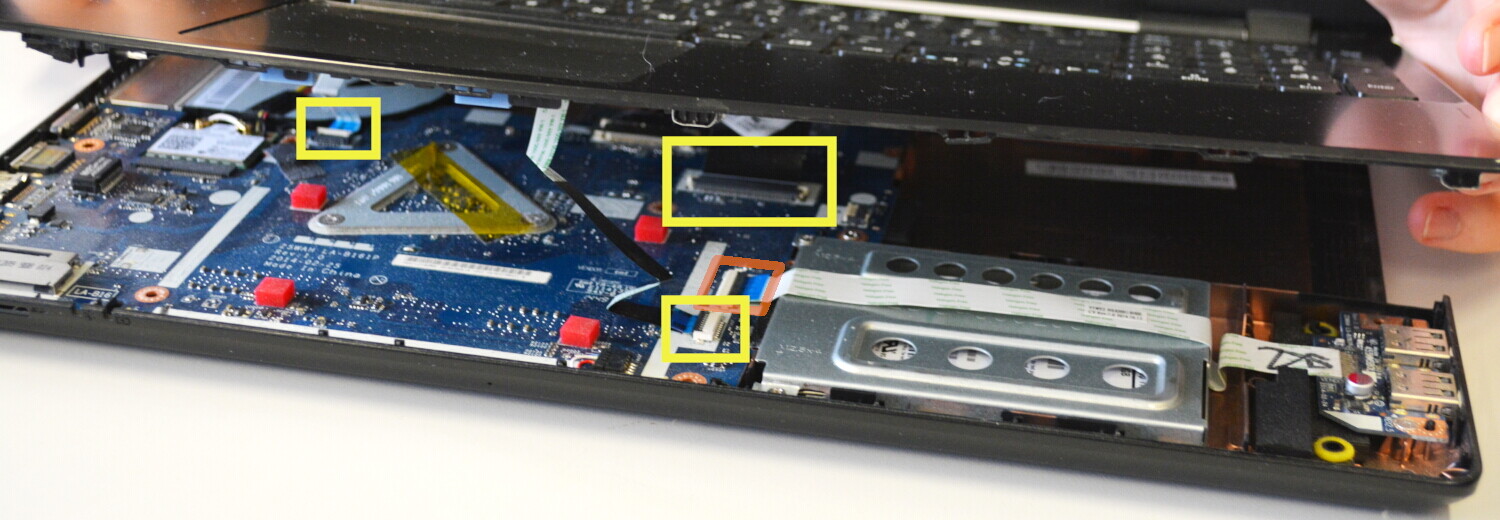

Hier ein Beispiel des letzten Laptops, den wir öffnen mussten. Kein Standard, denn wir kamen nur durch Abnahme der Oberseite (Tastatur) ans Innenleben.
Aber davor mussten schon 3 Flachbandkabel gelöst werden:
Der 4. Anschluss (orange) war schön protzenbreit direkt über die Festplatte geführt. Damit überhaupt das Topcover (Tastatur) abgenommen werden kann, mussten zuerst die 3 Kabel abgezogen werden. Das waren 2 Flip-Locks und 1 Pull-Lock.
Leider mussten wir die Kabel entfernen und das Topcover abnehmen zu können. Deshalb die Fotos hier leider ohne Kabel. Habt ihr Fotos mit Kabel? Dann tragt sie doch hier ins Forum rein.
Flip-Lock

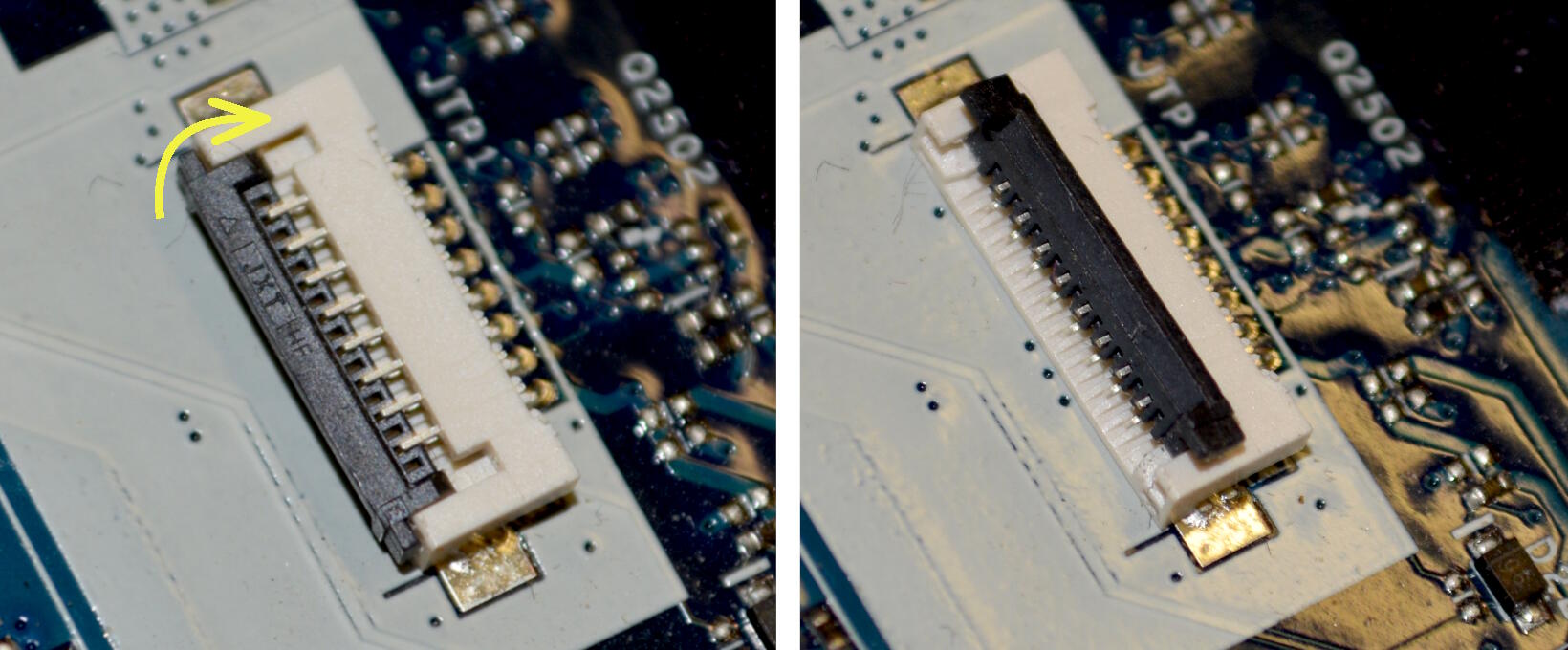

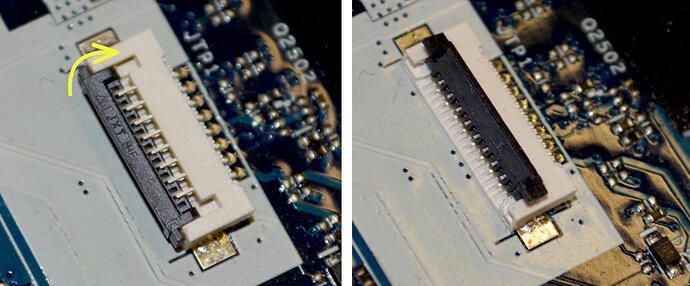

Flip-Lock = Klapp-Verriegelung: Ich klappt den Verschluss nach oben, und das Kabel kann abgezogen werden:
Foto links: verschlossen, rechts: geöffnet/aufgeklappt
Pull-Lock

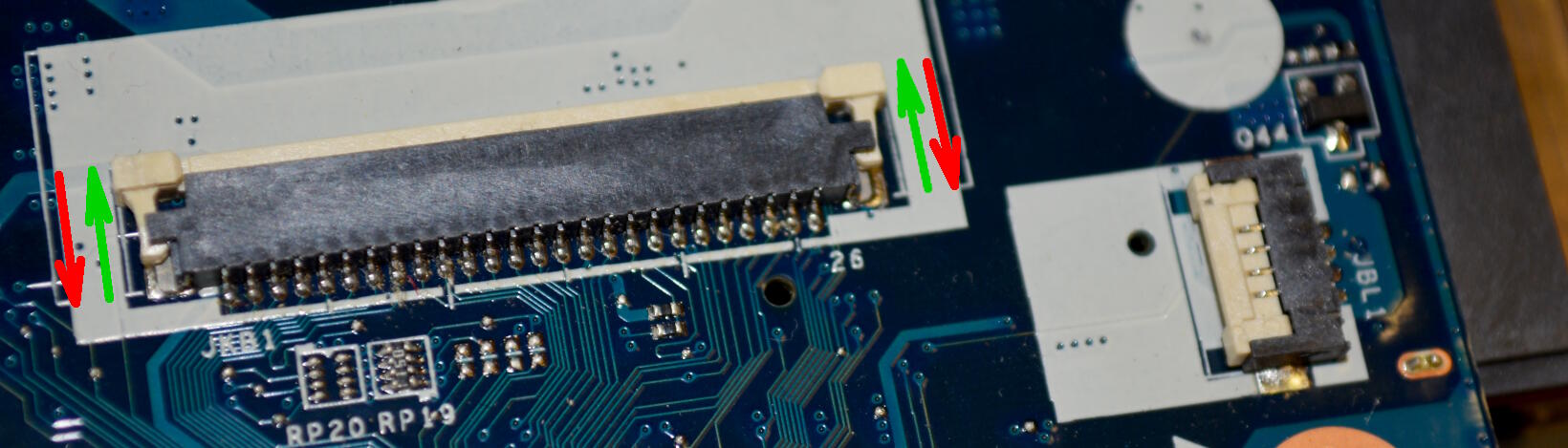

Pull-Lock oder Slide-Lock = Schiebe-Verriegelung
Bei den Pull-Locks müsst ihr den hier weißen Riegel verschieben, um das Kabel zu entriegeln und abziehen zu können. Hier im Bild ist er geöffnet. Nachdem ihr das Kabel angesteckt hat, wieder zuschieben, um das Kabel zu fixieren.
So - das war jetzt mal der Startschuss für unsere Laptop-Steckverbinder-Wiki
Ihr wollt uns dabei unterstützen? Dann beteiligt euch, und erstellt auch einen Beitrag mit Steckverbindern, die euch so untergekommen sind.
Danke!
P.S. Ein Hauptproblem in RepairCafés bei den vielen unterschiedlichen Herstellern und Modellreihen: “Wie öffnet man ein Gerät, ohne es zu beschädigen?”. Wir fangen dann mal an, unsere Laptops zu dokumentieren und euch hier zumindest bebilderte Anleitungen einzustellen. Das erleichtert dann die Arbeit von vielen RepairCafés, Linux-Cafés, PC-Bastelwerkstätten … und das Selbermachen zuhause als Hilfe zur Selbsthilfe.
